Silvento
Avtrekksvifter
Silvento V-EC vist med innfellingskabinett
Silvento V-EC for montasje i kabinett
Silvento ec er en siste modell i den anerkjente serien av avtrekksvifter. Den er utstyrt EC-motor med høy effektivitet, lavt energiforbruk og er meget stillegående. Dette er en radialvifte med høy trykkstyrke for lange kanalstrekk.
Kapasiteten er regulerbar i 8 trinn fra 15 til 90 m3/time.
Effektforbruk: 1,8 - 6,2 Watt.
Lydnivå: fra 22 til 35 dB(A).
Kapslingsgrad, klasse: IPX5.
Flere forskjellige styrekort kan settes inn for å gi et utvalg av funksjoner tilpasset behovet, se nedenfor
Silvento V-EC: Bestillingsnummer: 40078
Elnummer: 4901489, flere detaljer i EFO-basen.
Silvento KL-EC leveres også for klem-montasje mot innvendig veggpanel, uten kabinett.
Silvento KL-EC: Bestillingsnummer: 40079
Innovativ
LUNOS Silvento har behovsregulert avtrekk styrt av en fuktighets/temperatursensor. Avtrekksmengden reguleres i forhold til omgivelsene den opererer i, noe som gir mer effektiv beskyttelse mot fuktskader og muggdannelse.
Automatikk sørger for at viften stiller seg inn på laveste trinn om sommeren og på fuktighetskontroll i vinterhalvåret. En LED indikator varsler når det er behov for filterbytte.
Slank
LUNOS Silvento har elegant design og diskret utforming. Innfelt utgave bygger kun to centimeter ut fra veggen. Luftinntaket skjer fra sidene av dekselet. Dermed unngås sorte flekker eller støv på kabinettet. Frontdekselet er flatt, med dimensjoner på kun 260 x 260 x 108 mm (B x H x D) med utenpåliggende kabinett, samt deksel på 260 x 260 x 23 mm og innfelt kabinett på 235 x 235 x 92 mm.
Kabinettløsninger
Det kan leveres kabinetter både for innfelling i vegg og for montering utenpå vegg.
Monteringsanvisning for Silvento kabinetter på denne siden! (ty/eng)
Påveggskabinett 3/AP
Påveggskabinett 3/AP:
Avkastretning er rett bakover.
Bestillingsnummer: 039144
Elnummer: 4901490, flere detaljer i EFO-basen.
Målskisse, 3/AP
Innfellingskabinett 3/UP
Innfellingskabinett 3/UP:
Avkastretning er sideveis eller rett bakover.
Bestillingsnummer: 040125
Elnummer: 4901491, flere detaljer i EFO-basen.
Målskissene nedenfor viser henholdsvis utløp sideveis og utløp rett bakover.

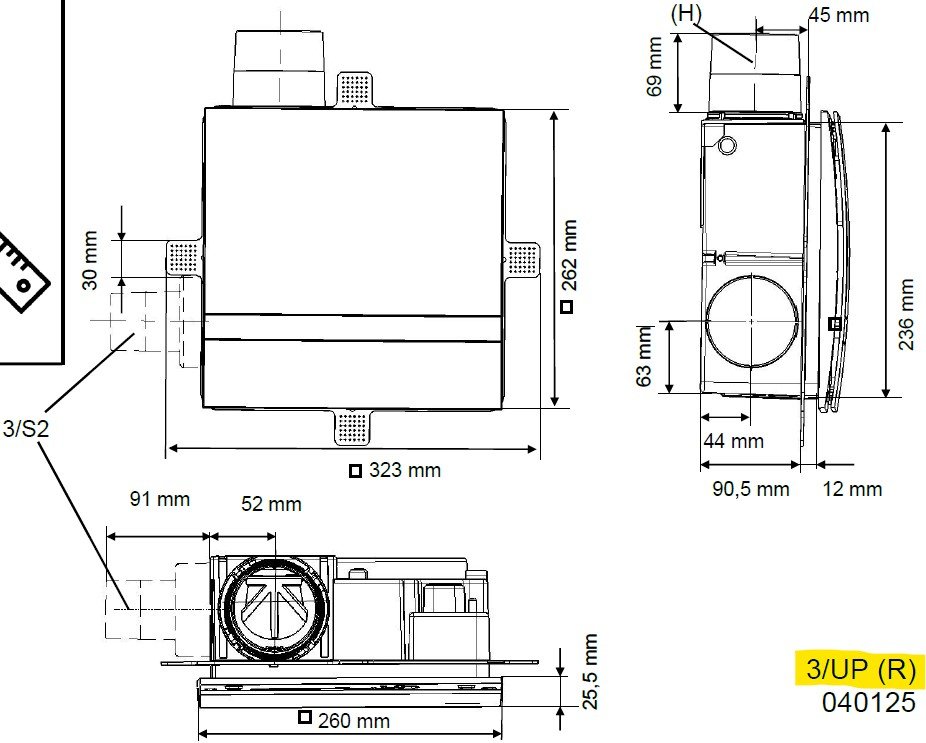

Avkaststuss sideveis
Avkaststuss rett bakover
Styrekortene for Silvento
Funksjonsområde for Silvento bestemmes av hvilket styrekort som settes inn i ventilatoren, og innstilling av kortets DIP-brytere. Det er tre ulike styrekort, vist nedenfor. Styrekortene har plass til én tilleggsmodul som gir tilleggsfunksjon.
Styrekort: 5/EC-FK 90
Med fukt/temperatursensor og tidsinnstillinger
Luftmengder: 15 / 20 / 30 / 40 / 45 / 50 / 60 / 90 m3/h for grunnavtrekk og behovsavtrekk
Trinnløs fuktighet/temperatur regulering
Innstillbar etterdriftstid: 0, 15 eller 30 minutter
Intervallstyring: 15 minutter hver annen time, eller 30 minutter hver fjerde time
Innkoblingsforsinkelse: AV, 45 eller 120 sekunder
Kontaktplass for tilleggsmodul:
Bevegelsesdetektor 5/BM - eller -
Trådløs modul FM-EO - eller -
Kabel for diagnostisering
Indikator for filtervedlikehold
Bestillingsnummer: 040127
Elnummer: 4901494, flere detaljer i EFO-basen.
Styrekort: 5/EC-FK 90+
Med avansert VOC og fukt/temperatursensor
Luftmengder: 15 / 20 / 30 / 40 / 45 / 50 / 60 / 90 m3/h for grunnavtrekk og behovsavtrekk
Trinnløs fuktighet/temperatur regulering
VOC-sensor
Luktdeteksjon
Forurensningsdeteksjon, f.eks. løsningsmidler/formaldehyd
CO2-nivå registrering
Kontaktplass for tilleggsmodul:
Bevegelsesdetektor 5/BM - eller -
Trådløs modul FM-EO - eller -
Kabel for diagnostisering
Indikator for filtervedlikehold
Bestillingsnummer: 040121
Elnummer: 4901495, flere detaljer i EFO-basen
Styrekort: 5/EC-ZI 90
Basis styrekort med tidsinnstillinger
Luftmengder: 15 / 20 / 30 / 40 / 45 / 50 / 60 / 90 m3/h for grunnavtrekk og behovsavtrekk
Innstillbar etterdriftstid: 0, 15 eller 30 minutter
Intervallstyring: 15 minutter hver annen time, eller 30 minutter hver fjerde time
Innkoblingsforsinkelse: AV, 45 eller 120 sekunder
Kontaktplass for tilleggsmodul:
Bevegelsesdetektor 5/BM - eller -
Trådløs modul FM-EO - eller -
Kabel for diagnostisering
Indikator for filtervedlikehold
Bestillingsnummer: 040126
Elnummer: 4901493, flere detaljer i EFO-basen.
Tilleggsmoduler for styrekortene
Disse modulene kan gi en ønsket tilleggsfunksjon til styrekortene.

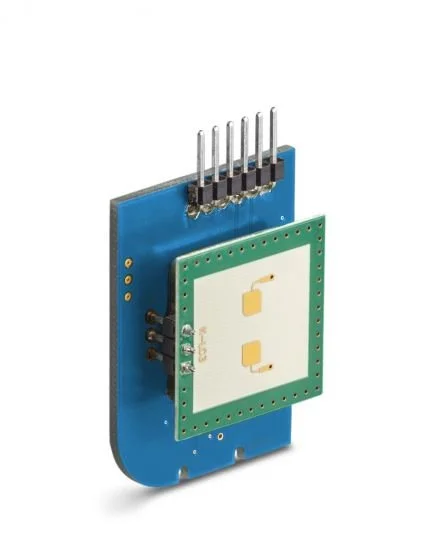

Modul: Bevegelsesdetektor 5/BM
Monteres inn i den ledige kontaktplassen i styrekortet, og starter ventilatoren ved bevegelse i rommet, regulert av tidsinnstillinger.
Bestillingsnummer: 040082
Modul: Trådløs radiomodul FM-EO
Monteres inn i den ledige kontaktplassen i styrekortet, og muliggjør trådløs kopling mot ekstern sensor eller integrasjon med et e²-system med styring utstyrt med EnOcean-modul.
Bestillingsnummer: 040083
Elnummer: 4901496, flere detaljer i EFO-basen.
